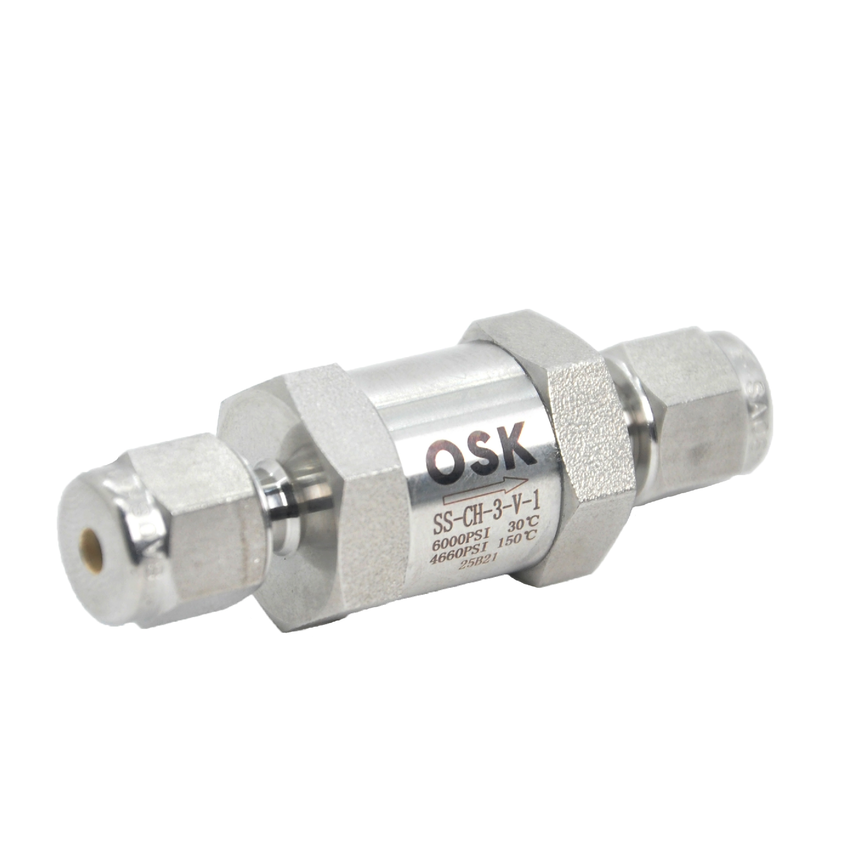

C、CH系列
可用于尺寸为1/16in.到1/2in.和2mm到14mm的卡套及管螺纹接口
OSK®系列单向阀用于控制流体介质的流动方向
C系列单向阀最高工作压力3000Psig(207bar)
CH系列单向阀最高工作压力6000Psig(413bar)
可提供多种开启压力选择:0.03bar/0.07bar/0.35bar/0.69bar/1.8bar
单向阀仅用于控制流体单方向通过,不能作为安全卸荷装置使用
技术数据
20°C (70°F) 时的开启压力和再封闭压力
开启压力——最初指示流量发生时的上游压力;
再密封压力—无流量指示时的压力。
公称开启压力 psi(bar) | 开启压力范围 psi(bar) | 再密封压力 psi(bar) |
1/3(0.03) | 3(0.21)以下 | 6(0.42)以下背压 |
1(0.07) | 4(0.28)以下 | 5(0.35)以下背压 |
5(0.35) | 3~9(0.21~0.63)以下 | 2(0.14)以下背压 |
10(0.69) | 7~15(0.49~1.1)以下 | 3(0.21)或以上上游压力 |
25(1.80) | 20~30(1.4~2.1)以下 | 17(1.2)或以上上游压力 |

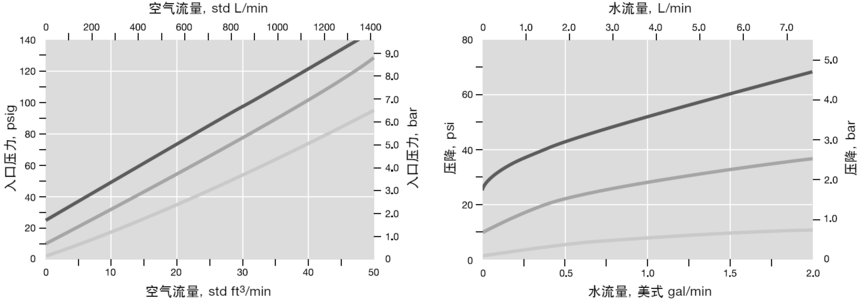

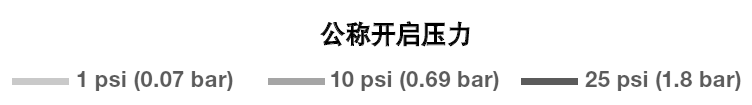

20°C (70°F) 时的流量数据
CH-F4系列:(仅供参考)
需要详细的单向阀流量数据,请咨询您当地北京世奥科技技术服务中心或北京世奥科技技术部。
压力—温度等级
在 316 不锈钢阀中,额定值基于碳氟化合物 FKM (代码V)O 形圈
阀体材料—316SS | C系列(≥8mm) | CH系列(<8mm) |
温度℃(℉) | 工作压力psig(bar) |
-23(10)~37(100) | 2000(138) | 6000(413) |
~93(200) | 1711(118) | 5160(355) |
~121(250) | 1624(112) | 4910(338) |
~148(300) | 1552(107) | 4660(321) |
~190(375) | 1450(100) | 4365(301) |
当阀门有一段时间未使用时,其初始开启压力会高于设定压力。

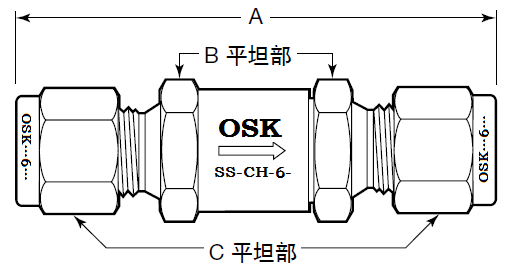

尺寸数据
此数据表显示为OSK卡套管接头螺母用手拧紧时的尺寸,仅供参考。
订购信息
示例:HC-CH-(哈氏合金材质)
端接 | 基本 订购号 | 尺寸(mm) | 流量 |
入口/出口 | 尺寸 | A | B | C | Cv |
C系列单向阀 |
公制 OSK卡套管接头 | 8mm | SS-C-8-V- | 83.1 | 22 | 16 | 1.47 |
10mm | SS-C-10-V- | 84.2 | 19 |
12mm | SS-C-12-V- | 90.0 | 22 |
14mm | SS-C-14-V- | 93.1 | 24 | 25 |
英制 OSK卡套管接头 | 1/16in. | SS-C-F1-V- | 54.0 | 17 | 6 | 0.1 |
1/8 in. | SS-C-F2-V- | 55.5 | 12 |
1/4 in. | SS-C-F4-V- | 60.1 | 14 | 0.47 |
3/8 in. | SS-C-F6-V- | 84.2 | 22 | 18 | 1.47 |
1/2 in. | SS-C-F8-V- | 90.0 | 22 |
内螺纹NPT | 1/4 in | SS-C-FNT4-V- | 53.6 | 17 | — | 0.47 |
外螺纹NPT | 1/4 in | SS-C-NT4-V- | 75.1 | 22 | 1.47 |
CH系列高压单向阀 |
公制 OSK卡套管接头 | 2mm | SS-CH-2-V- | 58.1 | 18 | 12 | 0.1 |
3mm | SS-CH-3-V- | 58.2 |
4mm | SS-CH-4-V- | 59.6 |
6mm | SS-CH-6-V- | 62.1 | 14 | 0.47 |
英制 OSK卡套管接头 | 1/16in. | SS-CH-F1-V- | 63.4 | 12 | 0.1 |
1/8 in. | SS-CH-F2-V- | 58.2 |
1/4 in. | SS-CH-F4-V- | 62 | 14 | 0.47 |
内螺纹NPT | 1/4 in | SS-CH-FNT4-V- | 51.6 | — |
外螺纹NPT | 1/4 in | SS-CH-NT4-V- | 73.2 | 22 |
示例:SS-CH-6-V-为标配氟橡胶,选择丁腈橡胶时,用N取代V,订购号改为:SS-CH-6-N-
密封材质 O形圈 | 代码 | 额定温度 ℃ |
氟橡胶 | V | -23至190 |
乙丙橡胶 | E | -45至121 |
丁腈橡胶 | N | -30至121 |
氢化丁腈橡胶 | H | -40至121 |
全氟橡胶 | J | -20至230 |
示例:SS-CH-6-V-2指CH系列6mm卡套管接口、氟橡胶密封、开启压力0.35bar的316不锈钢单向阀。
开启压力 psi(bar) | 代码 |
1/3(0.03) | 0 |
1(0.07) | 1 |
5(0.35) | 2 |
10(0.69) | 3 |
25(1.80) | 4 |
警告:切勿将零件与其它制造厂生产的产品相混用或互换。
特别提示:
单向阀的设计仅实现流体单向流动控制功能。OSK单向阀不得用作安全卸荷装置使用。
结构材料
C、CH系列
结构元件 | 元件材料 |
入口阀体 | 316SS |
出口阀体 |
O形圈 | FKM(代码V)/标配 其他材质参考订购信息 |
前/后阀芯/阀芯 | 316SS |
开启弹簧 | SUS304 |
密封挡圈 | PTFE聚四氟乙烯 |
前/后卡套/螺帽 | 316SS |
润滑剂 | 硅酮基(C系) 二硫化钼基(C系/CH系) PTFE基(CH系) |
警告:切勿将零件与其它制造厂生产的产品相混用或互换。
特种合金材质选择
特殊材质—代码表:
材质 | 代码 | 材质 | 代码 |
316不锈钢 | SS | 316L不锈钢 | 316L |
304不锈钢 | 304 | 304L不锈钢 | 304L |
钛合金 | TI | 黄铜 | BR |
哈氏合金C | HC | 哈氏合金B | HB |
碳钢 | S | 铝 | A |
测试
所有系列单向阀出厂前100%通过1000psi(69bar)氮气压力测试和检验。依据OSK标准规范Q-SA-J-209-2014。
清洁和包装
所有系列单向阀出厂前100%经过清洗和包装,依据OSK标准规范Q-SA-J-211-2014。
氧气服务危险性
如要获得更多有关富氧系统危险性的信息,请参阅北京世奥科技OSK氧气系统安全技术报告:Q-SA-J-215-2014。
安全的产品选择
选择产品时,必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用及维护是系统设计师和用户的责任。
