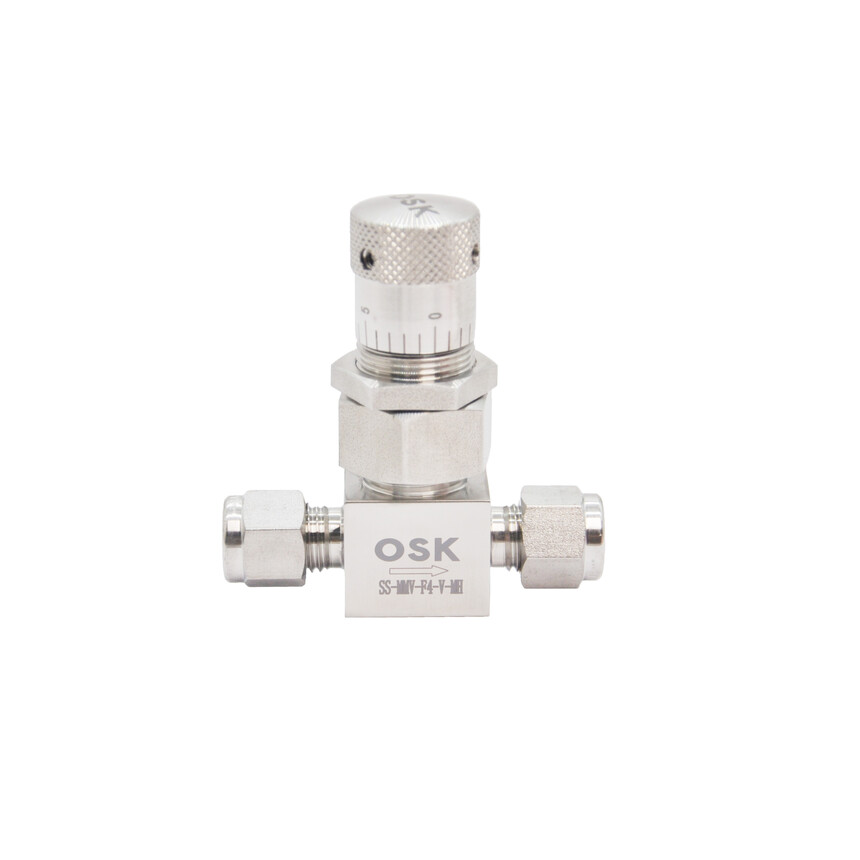

S、M、L和H系列
用于精密调节系统流量 316不锈钢材料 直通型流量系数（Cv）0.004至0.16 可供应可重复游标刻度手柄 |  |
技术数据

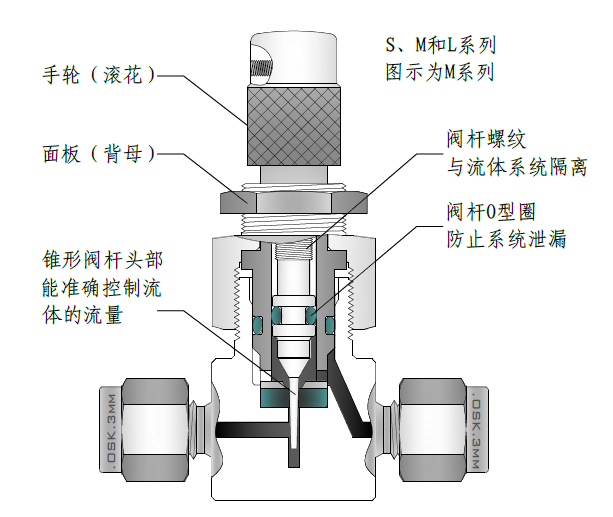

S、M、L系列 直通型流量系数（Cv）从0.004至0.16 316SS锻造阀体或棒材阀体 直角型、角型、十字型 金属对塑料的关断 面板安装 滚花、圆形和可重复游标刻度手柄 OSK双卡套管接头、内外螺纹NPT及特殊定制接口 | H系列 直通型流量系数（Cv）0.04 316SS棒材阀体 直角型、角型 金属对金属的关断 面板安装 圆形尼龙手柄 OSK双卡套管接头、内外螺纹NPT及特殊定制接口 |  |
压力—温度等级
在 316 不锈钢阀中，额定值基于碳氟化合物 FKM （代码V）O 形圈
阀体材料—316SS 温度℃（℉） | S系列 | M系列 | L系列 | H系列 |
阀杆锥度 |
1° | 3° | 6° | 2° |
流量系数 |
0.004 | 0.024 | 0.16 | 0.04 |
工作压力psig（bar） |
-23（10）~37（100） | 2000（138） | 3000（207） | 2000（138） | 5000（344） |
~93（200） | 1711（118） | 2500（172） | 1711（118） | 4300（295） |
~121（250） | 1624（112） | 2045（140） | 1624（112） | 4000（277） |
~148（300） | 1552（107） | 1600（110） | 1552（107） | 3875（266） |
~190（375） | 1450（100） | 700（48） | 1450（100） | 3560（245） |

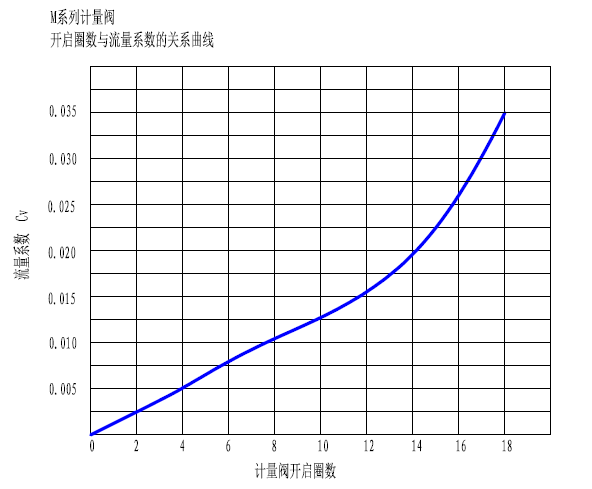

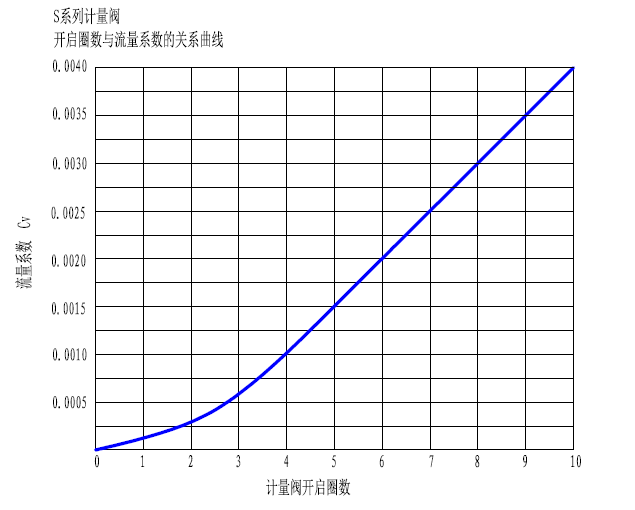

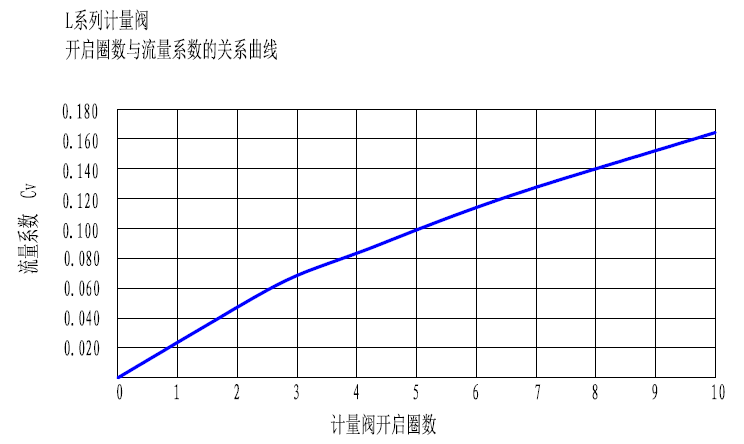

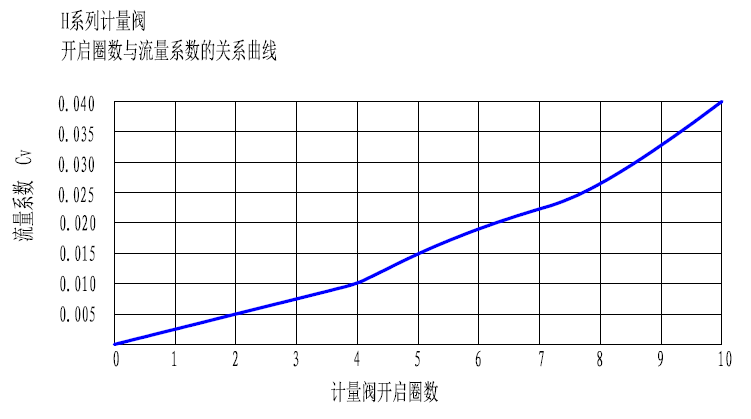

20℃（70℉）时的流量数据

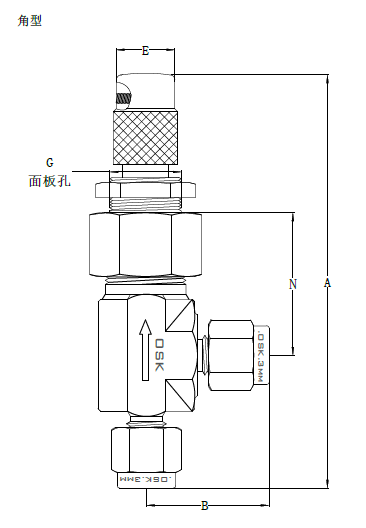

尺寸数据
此数据表显示为OSK卡套管接头螺母用手拧紧时的尺寸，仅供参考。
订购信息
示例:HC-MMV-（哈氏合金材质）
示例：SS-MMV-6-V-为标配氟橡胶，选择丁腈橡胶时，用N取代V，订购号改为：SS-MMV-6-N-
端接 | 基本 订购号 | 尺寸（mm） | 流量 |
入口/出口 | 尺寸 | A | B | G | Cv |
S系列 |
公制 OSK卡套管接头 | 2mm | SS-SMV-2-V- | 54.5 | 52.2 | 14.5 | 0.004 |
3mm | SS-SMV-3-V- | 52.2 |
6mm | SS-SMV-6-V- | 57.2 |
英制 OSK卡套管接头 | 1/16in. | SS-SMV-F1-V- | 56.2 |
1/8 in. | SS-SMV-F2-V- | 52.2 |
1/4 in. | SS-SMV-F4-V- | 57.2 |
M系列 |
公制 OSK卡套管接头 | 2mm | SS-MMV-2-V- | 54.5 | 52.2 | 14.5 | 0.024 |
3mm | SS-MMV-3-V- | 52.2 |
4mm | SS-MMV-4-V- | 54 |
6mm | SS-MMV-6-V- | 57.2 |
8mm | SS-MMV-8-V- | 58.6 |
英制 OSK卡套管接头 | 1/16in. | SS-MMV-F1-V- | 56.2 |
1/8 in. | SS-MMV-F2-V- | 52.2 |
1/4 in. | SS-MMV-F4-V- | 57.2 |
内螺纹NPT | 1/8 in | SS-MMV-FNT2-V- | 45.7 |
外螺纹NPT | 1/8 in | SS-MMV-NT2-V- | 41.5 |
警告：切勿将零件与其它制造厂生产的产品相混用或互换。
选购件
如要订购，在S系列订购号后端加-SH；在M、L系列订购号后端加-MH
所有系列计量阀出厂前100%通过1000psi（69bar）氮气压力测试和检验。依据OSK™标准规范Q/CYSAF 007-2016。
所有系列计量阀出厂前100%经过清洗和包装，依据OSK™标准规范Q/CYSAF 007-2016。
如要获得更多有关富氧系统危险性的信息，请参阅北京世奥科技OSK™氧气系统安全技术报告：Q-SA-J-215-2014。
特种合金材质选择
特殊材质—代码表：
材质 | 代码 | 材质 | 代码 |
316不锈钢 | SS | 316L不锈钢 | 316L |
304不锈钢 | 304 | 304L不锈钢 | 304L |
钛合金 | TI | 黄铜 | BR |
哈氏合金C | HC | 哈氏合金B | HB |
碳钢 | S | 铝 | A |
安全的产品选择
选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用及维护是系统设计师和用户的责任。
